產品系列 : 變壓器鐵芯接地電流測試儀
用于變壓器鐵芯接地電流測試，交流漏電流、電流、頻率在線測試
鉗口尺寸：80mm×80mm
電流量程：AC 0.00mA～100A
頻率量程：10Hz～1000Hz
報警功能，可設置報警閾值
存儲功能，存儲數據100組
USB通信接口
產品簡介

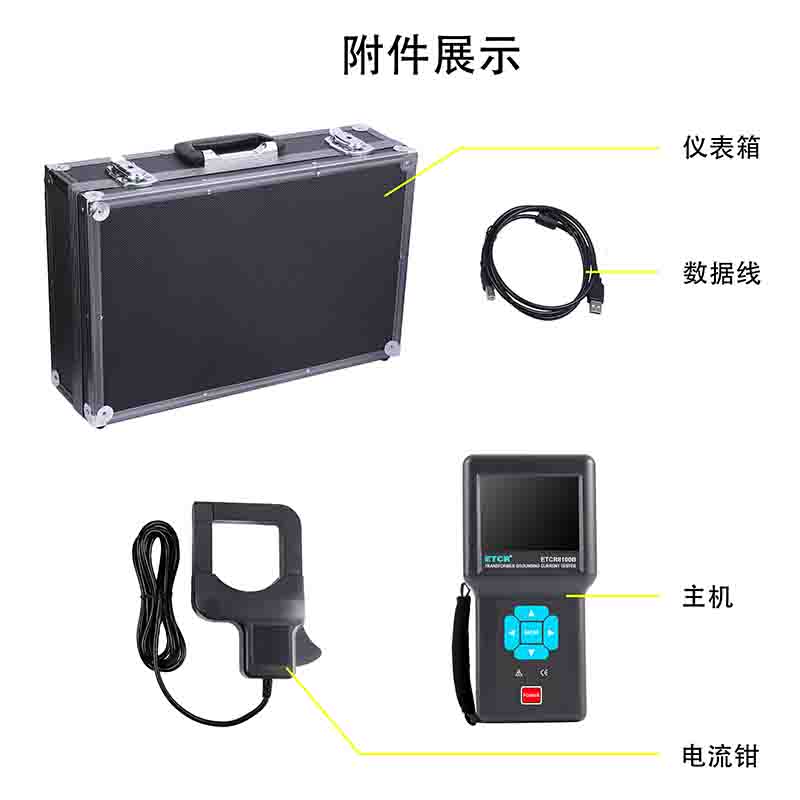

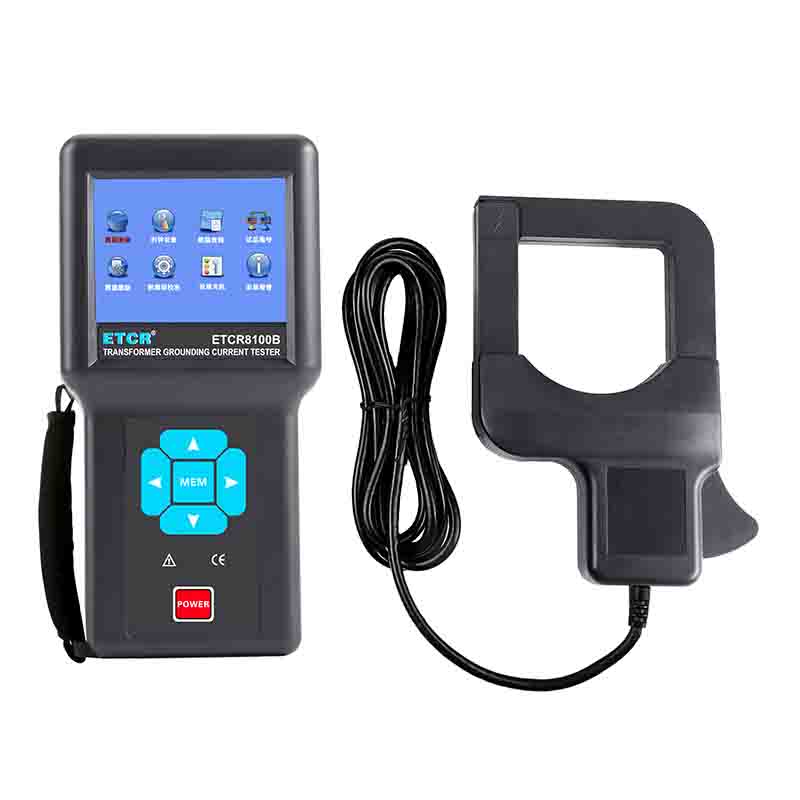

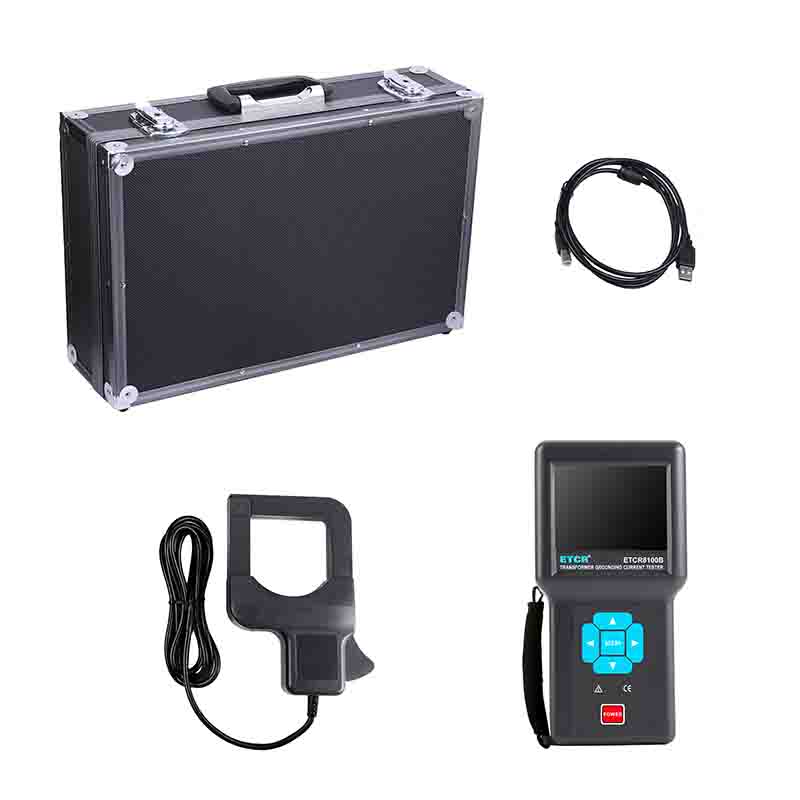

ETCR8100B變壓器鐵芯接地電流測試儀又稱變壓器鐵芯接地參數測試儀、接地電流測試儀，用于測試電力系統中變壓器鐵芯接地電流、漏電流。儀表由主機、電流鉗、監控軟件、通訊線等組成。電力變壓器是電力系統中重要的電氣設備，運行中一旦出現故障，將會對電力系統造成嚴重的后果。正常運行的變壓器鐵芯是單點接地的，如有兩點或兩點以上同時接地，則鐵芯與大地之間將形成電流回路，最大電流可達幾十安培，將會造成鐵芯局部過熱甚至燒毀。本儀表能盡快發現變壓器潛伏性的故障，是保證變壓器安全運行和正常維護的主要工具。儀表具有抗干擾能力，能適用于變壓器旁強磁場干擾環境下使用。主要適用于變電站、發電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試。也可用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域線路或設備的電流、漏電流測試。

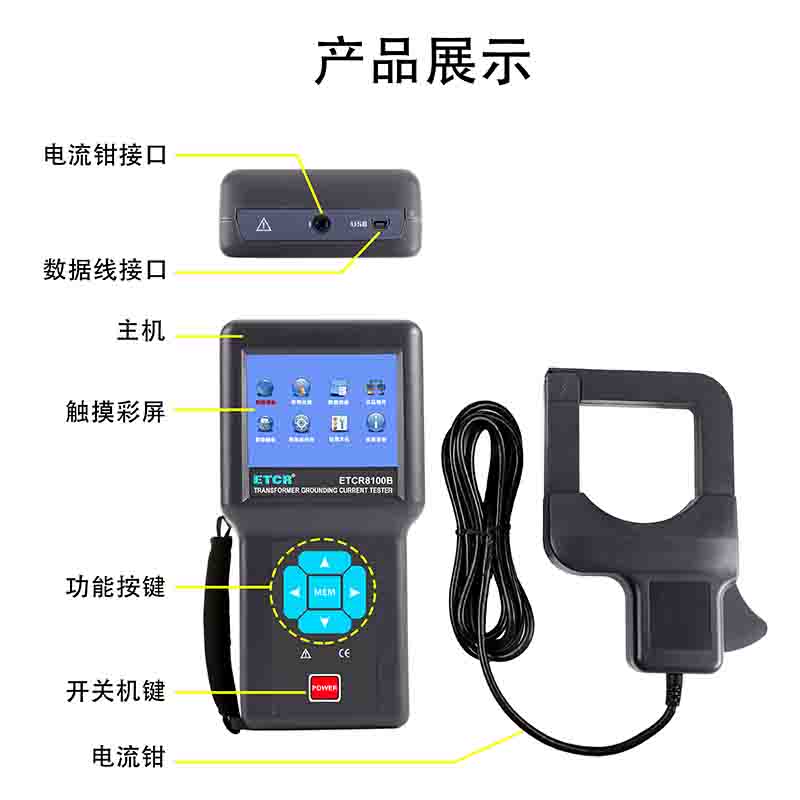

ETCR8100B變壓器鐵芯接地電流測試儀采用高速微處理器，3.5寸彩色觸摸液晶屏，中文界面操作方便快捷。能實時顯示被測電流的大小及波形；具有報警臨界值設定及報警指示功能；具有日期時鐘及設置功能；具有自動關機功能；具有設定試品編號功能；具有USB接口，可將存儲數據導入電腦，儀表可以存儲數據及波形100組。
產品特點
1、主要適用于變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試。能及時發現變壓器潛伏性的故障，是保證變壓器安全運行和正常維護的主要工具。
2、電流鉗采用坡莫合金鐵芯、雙層屏蔽技術，性能穩定精度高，抗干擾能力強，適用于復雜的干擾環境。
3、報警功能，可設置報警閾值。
4、存儲功能，存儲數據100組。
5、編號設置功能。
6、USB通訊接口。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | DC 9V 堿性干電池 LR6 1.5V×6 |
| 顯示模式 | 3.5寸彩色觸摸液晶屏(320dots×240dots) |
| LCD尺寸 | 顯示域：71mm×53mm |
| 測試方式 | 鉗形CT |
| 鉗口尺寸 | 80mm×80mm (可鉗Φ80mm導線，或96mm×4mm扁鋼地線) |
| 電流量程 | AC 0.00mA～100A |
| 分辨率 | AC 0.00mA～0.99mA；分辨率：0.01mA； |
| AC 1.0mA～99.0mA；分辨率：0.1mA； | |
| AC 100mA～999mA；分辨率：1mA； | |
| AC 1.0A～100.0A；分辨率：0.1A； | |
| 精度 | ±（0.5%+5dgt） 23℃±3℃，70%RH以下，導線處于鉗口中心位置 |
| 頻率量程 | 10Hz～1000Hz |
| 操作方式 | 同時具有智能觸摸和按鍵控制方式 |
| 主機尺寸 | 198mm×100mm×45mm |
| 電流鉗尺寸 | 194mm×145mm×40mm |
| 質量 | 主機：450g(含電池)；電流鉗：780g |
| 電場干擾 | 外電場100A靠近10mm時約10mA |
| 采樣速率 | 1次/秒 |
| 數據存儲 | 100組(掉電或更換電池不會丟失數據) |
| 日期時鐘 | 具有日期時鐘及設置功能 |
| 試品編號 | 具有測試點編號設置功能 |
| 自動關機 | 具有自動關機及不自動關機功能設置功能，開機默認5分鐘后自動關機 |
| 觸摸屏校準 | 具有觸摸屏校準功能 |

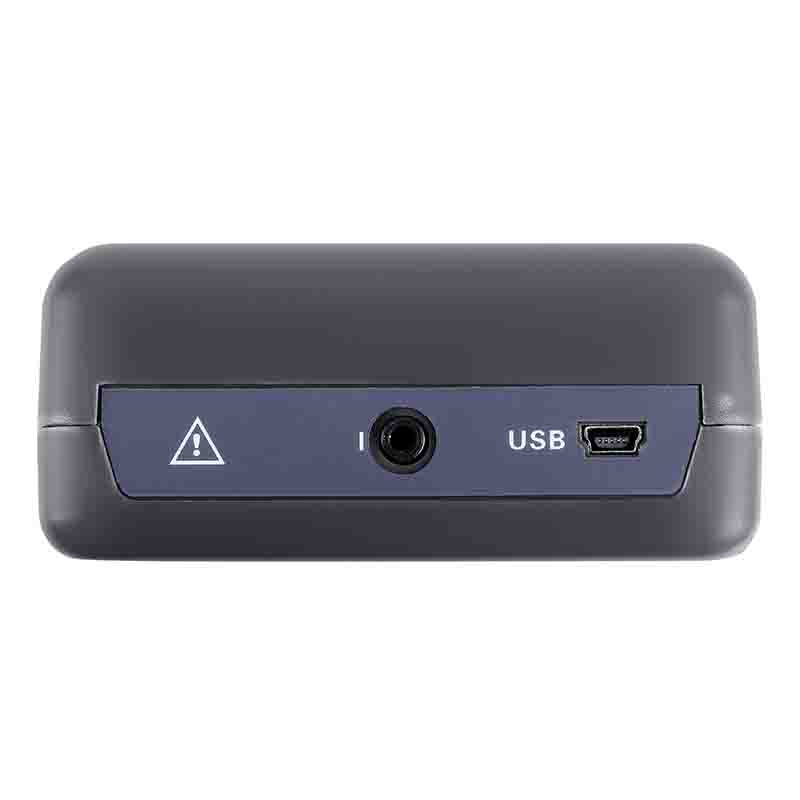

| USB通訊接口 | 具有USB接口，可將儀表所存數據導入電腦 |
| 報警設置 | 報警臨界值設定范圍：10mA～99.99A |
| 報警指示 | 當測試值超出報警臨界值時，液晶閃爍、蜂鳴器響 |
| 線路電壓 | AC 600V以下線路測試 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 電池電壓 | 當電池電壓降到7.2V±0.1V時，電池電壓低符號顯示，提醒更換電池 |
| 額定電流 | 最大180mA |
| 絕緣強度 | AC 2kV/rms(螺釘與外殼之間) |
| 適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ 600V、 IEC61326(EMC標準) |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -10℃～60℃；70%rh以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 電流量程 | 頻率量程 | 鉗口尺寸 | 報警功能 | 存儲功能 |
| ETCR8100變壓器鐵芯接地電流測試儀 | AC 0.00mA～1000A | 0Hz～1000Hz | 80mm×80mm | 可設置報警閾值 | 100組 |
| ETCR8100B變壓器鐵芯接地電流測試儀 | AC 0.00mA～100A | 10Hz～1000Hz | 80mm×80mm | 可設置報警閾值 | 100組 |
