產品系列 : 便攜式毫歐計/微歐計
用于直流電阻測量
電阻測量范圍：1.0uΩ～2500Ω
最高分辨率：0.1uΩ
測量電流檔位：10A、1A、100mA、10mA、1mA（5檔）
試件材料選擇功能
75℃折算電阻功能
存儲功能：數據存儲1000組
告警功能：可設置報警閾值
電源：大容量鋰電池
5寸觸摸彩屏
藍牙通訊
USB通訊接口
產品簡介

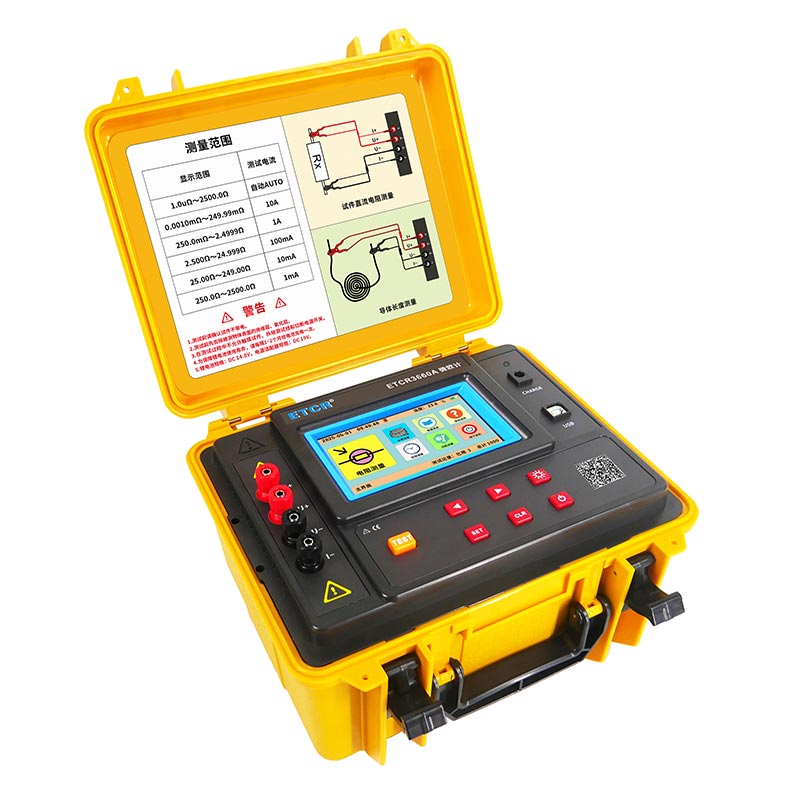

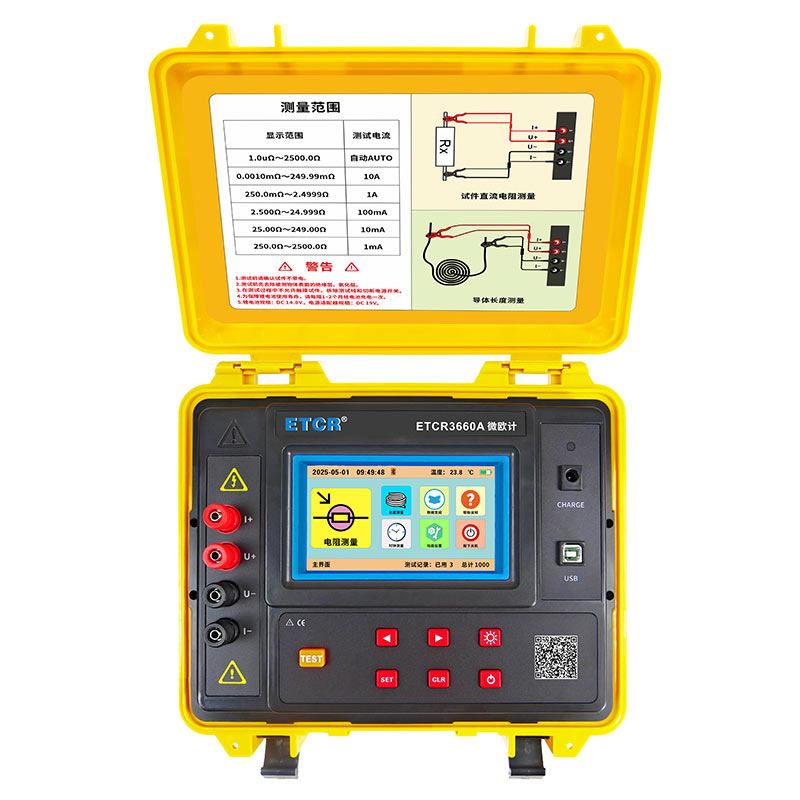

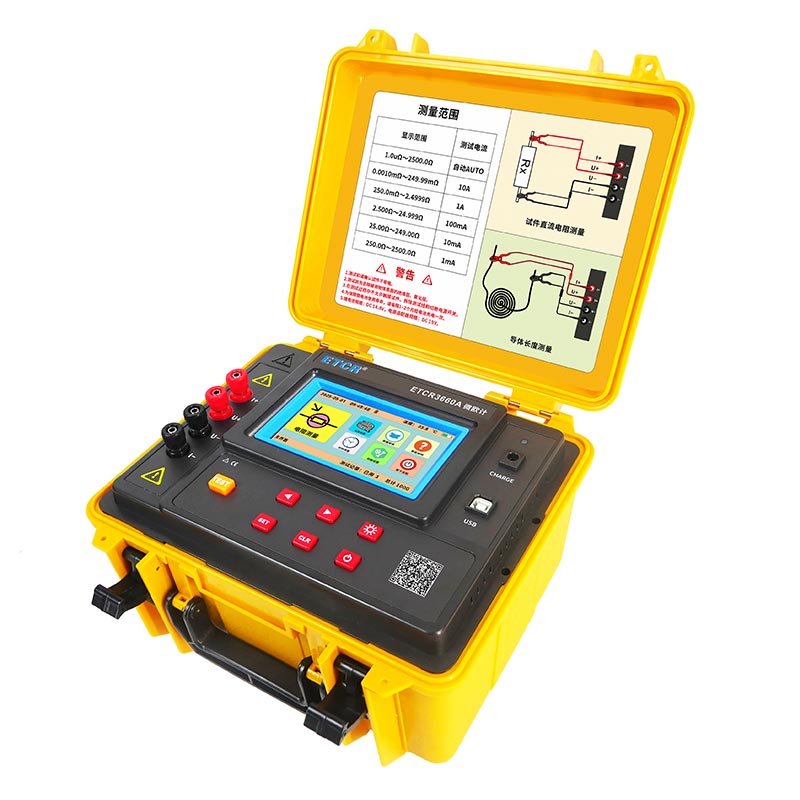

ETCR3660A微歐計又稱直流電阻測試儀、直流低值電阻測試儀，儀表采用微處理機技術，精密四線法測試，準確可靠。主要用于測量小型變壓器繞組電阻；接地導通電阻；電纜導線電阻；開關、接插件、繼電器的接觸電阻；金屬鉚接電阻；線圈、電動機、互感器繞組電阻；金屬構件之間聯結電阻；電焊接點電阻；蓄電池并聯連接電阻；以及導線長度測量計算等。儀表外殼采用防水保護箱，防撞、防摔、防水（防護等級IP65）堅固安全耐用，儀表還配有大容量可充電鋰電池組，特別適合在戶外工地使用。廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。
儀表有自動測量及手動測量兩種測量模式，自動測量模式儀表自動選擇量程范圍和測試電流檔位，手動測量模式用戶可自行選擇量程范圍和電流檔位，滿足用戶不同場合的要求。儀表還有時鐘功能，告警功能、自動關機功能等。

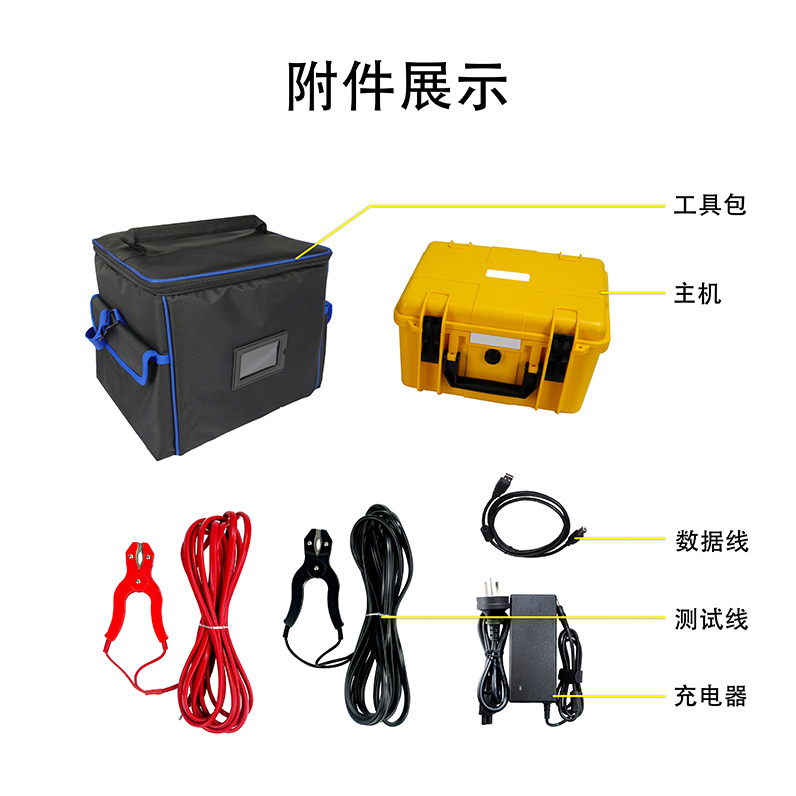

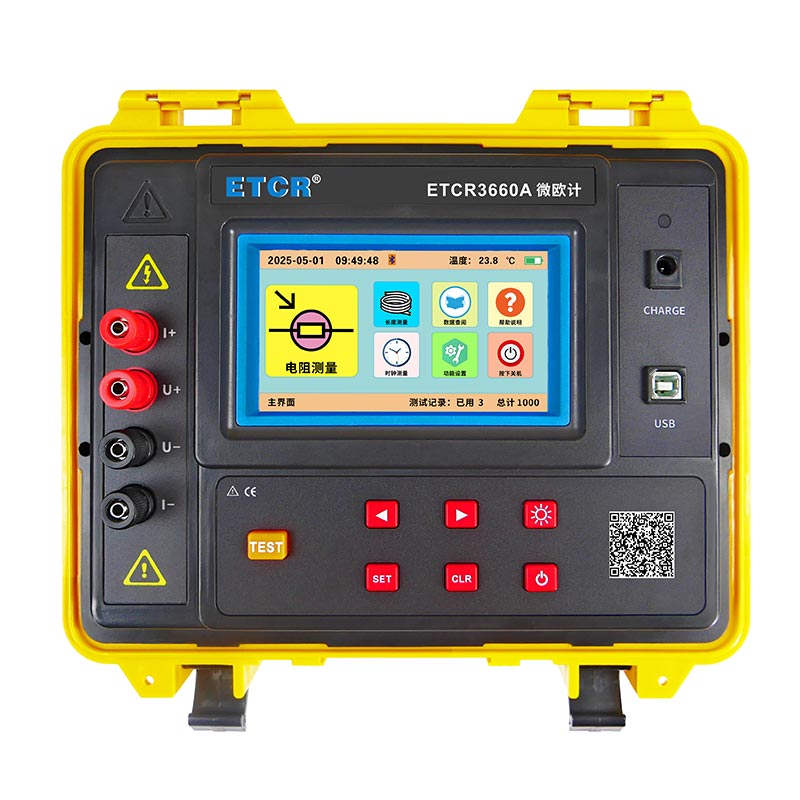

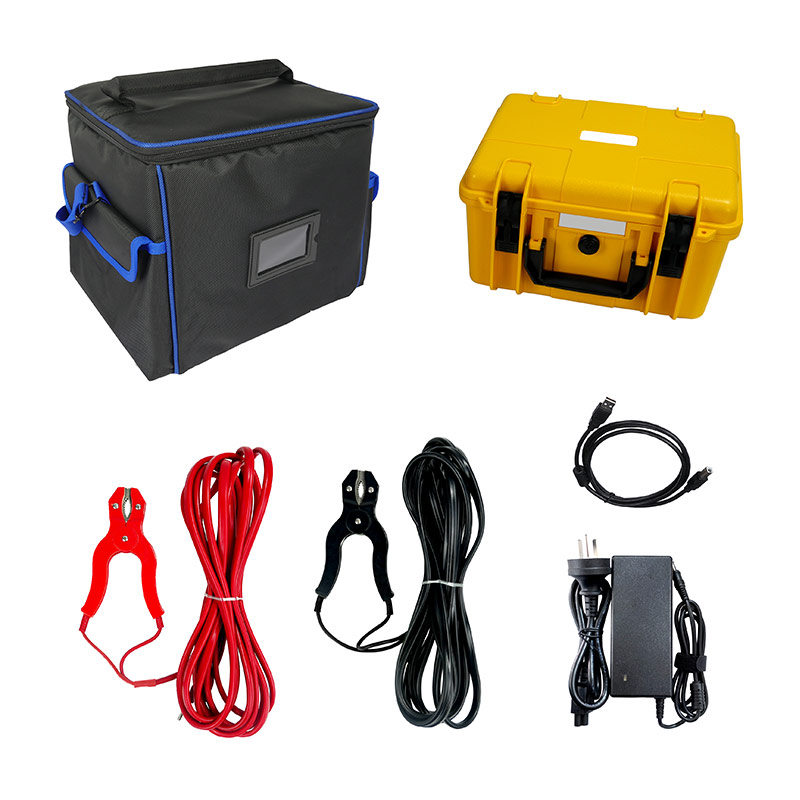

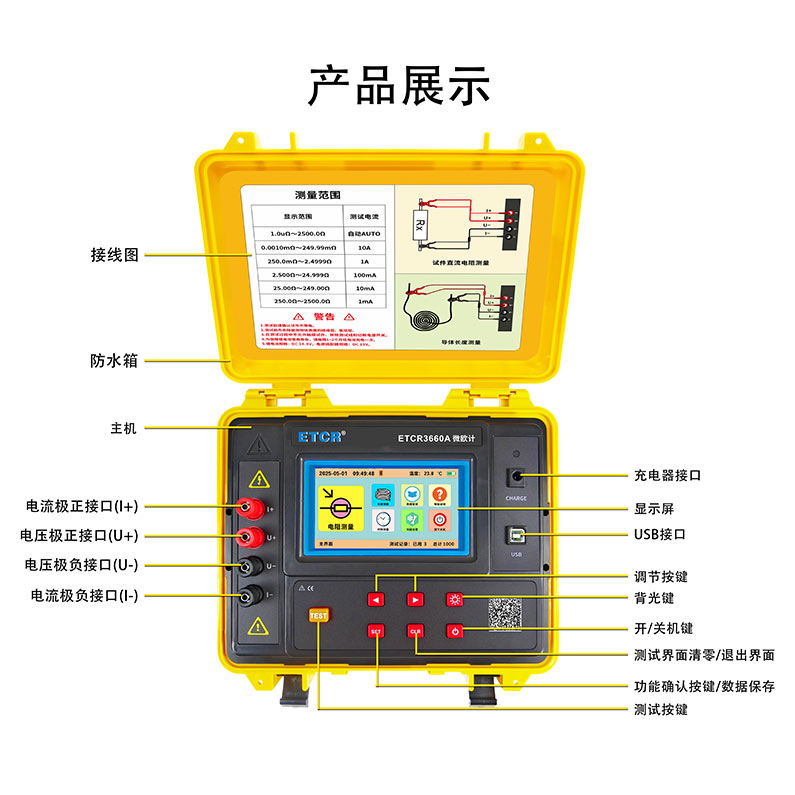

ETCR3660A直流電阻測試儀由主機、測試線、充電器、USB通信線等組成。儀表采用5寸觸摸彩屏，儀表有觸摸屏與按鍵兩種操作方式，測試檔位與測試阻值、測試電流同屏顯示，儀表帶有藍牙通信，安裝APP后可在手機進行查看測試結果，現場使用特別方便。儀表可存儲1000組數據，通過USB接口及監控軟件與電腦連接，監控軟件具有歷史數據讀取、查閱、保存、報表等功能。
產品特點
1、最大測試電流10A，寬量程：1.0uΩ～2500Ω，高分辨率0.1uΩ。
2、兩種測量模式，自動測量模式：可根據負載自動選擇測試電流。手動測量模式：有10A、1A、100mA、10mA、1mA共5個測試電流檔位可選。
3、采用 5寸真彩液晶觸摸屏，儀表操作觸屏/按鍵兩用。
4、具有75℃折算電阻功能，對試品的溫度材質進行補償折算。
5、報警功能，可設置電阻報警值。
6、自動關機功能，設置自動關機后，無操作15分鐘后自動關機。
7、有藍牙通信，安裝APP后可在手機查看測試結果。
8、儀表具有USB接口及上位機軟件，可與計算機通信，下載記錄數據進行管理、分析、打印。
技術參數
1、測量范圍與精度
測試電流檔位 | 電阻測量范圍 | 分辨率 | 測量精度 |
10A | 0.0010mΩ～2.4999mΩ | 0.1uΩ | ±0.2%±2uΩ |
2.500mΩ～24.999mΩ | 1uΩ | ±0.2%±3uΩ | |
25.00mΩ～249.99mΩ | 10uΩ | ±0.2%±30uΩ | |
1A | 250.0mΩ～2.4999Ω | 0.1mΩ | ±0.2%±3mΩ |
100mA | 2.500Ω～24.999Ω | 1mΩ | ±0.2%±30mΩ |
10mA | 25.00Ω～249.00Ω | 10mΩ | ±0.2%±300mΩ |
1mA | 250.0Ω～2500.0Ω | 100mΩ | ±0.2%±3Ω |
2、其它規格參數
電 源 | DC 14.8V，2600mAh可充鋰電池 |
顯示模式 | 5寸真彩液晶觸摸屏，分辨率480×854 |
測試方式 | 精密四線法，2路A/D同時檢測 |
測試模式 | 自動、手動 |
電阻測量范圍 | 1.0uΩ～2500.0Ω |
測試電流檔位 | 自動AUTO、10A、1A、100mA、10mA、1mA |
輸出電壓 | 4.2V MAX |
導線長度測試 | L：≤9999m |
標準導線長度 | 標準導線長度設置范圍：1m～200m |
測量時間 | 采樣AD速率 1秒/次 |
告警設置 | 告警臨界值設置范圍:：1mΩ～30Ω，0Ω不啟動報警功能 |
告警提示 | 測量值結果大于設定的報警閾值時，warning 閃爍出現提示 |
溢出顯示 | 超量程溢出功能：數字9999Ω超限顯示 |
數據存儲 | 1000組(掉電或更換電池不會丟失數據) |
數據保持 | 每次測試完后自動保持顯示所測結果 |
時鐘功能 | 24小時制，顯示時、分、秒 |
折算電阻計算 | 根據被測試品溫度、材質進行折算。 |
主機尺寸 | 280mm×260mm×160mm |
質 量 | 約3060g(含電池);總質量:約5.8kg(含附件) |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
防護等級 | IP65（合蓋時） |
藍牙通信 | 有，安裝APP后可在手機查看測試記錄 |
USB接口 | 有，安裝上位機軟件后，存儲數據可以上傳電腦 |
耐 壓 | AC 3700V/rms(外殼與螺釘之間) |
適合安規 | IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》 |
型號對比
| 產品圖片 | 產品型號名稱 | 電阻量程 | 最高分辨率 | 最大測試電流 | 顯示模式 | 存儲功能 | 電源 |

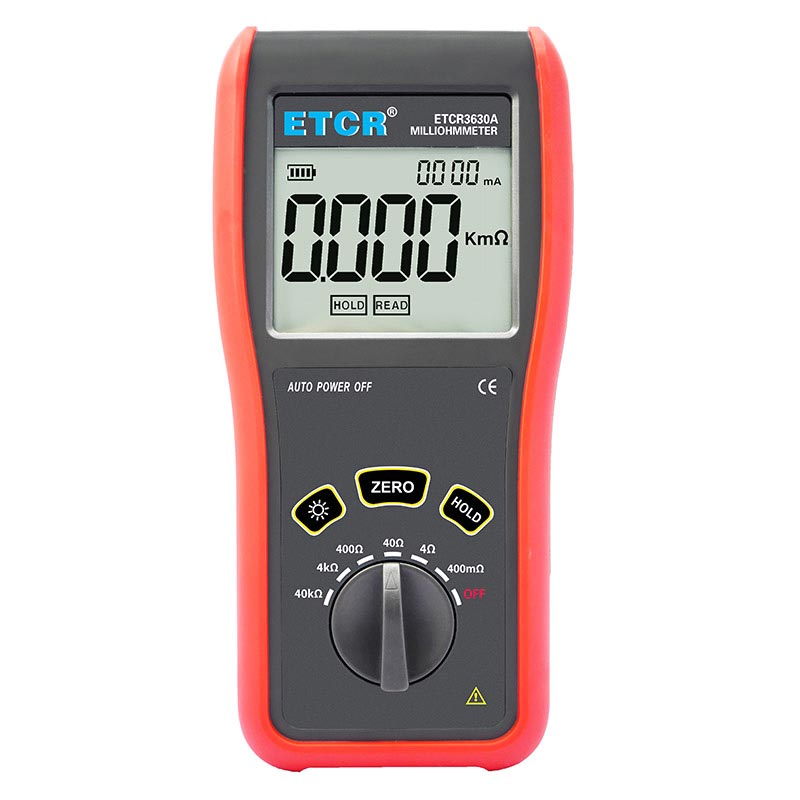

| ETCR3630A便攜式毫歐計 | 0.1mΩ～40kΩ | 0.1mΩ | 100mA | LCD屏 | 1000組 | 干電池 |
| ETCR3660A微歐計 | 1.0uΩ～2500.0Ω | 0.1uΩ | 10A | 觸摸彩屏 | 1000組 | 鋰電池 |
