產品系列 : 絕緣電阻在線監測儀
適用于在線監測電纜、電機、開關、電器等各種電器設備及絕緣材料的絕緣電阻值
上傳數據：絕緣電阻值、輸出電壓、泄露電流、吸收比、極化指數、干結點輸入狀態、干結點輸出狀態
輸出電壓：50V、100V、250V、500V、1000V（自定義）
絕緣電阻量程：0.1MΩ～20GΩ
短路電流：5mA MAX
測試回路數量：1路
RS485通訊功能
產品簡介

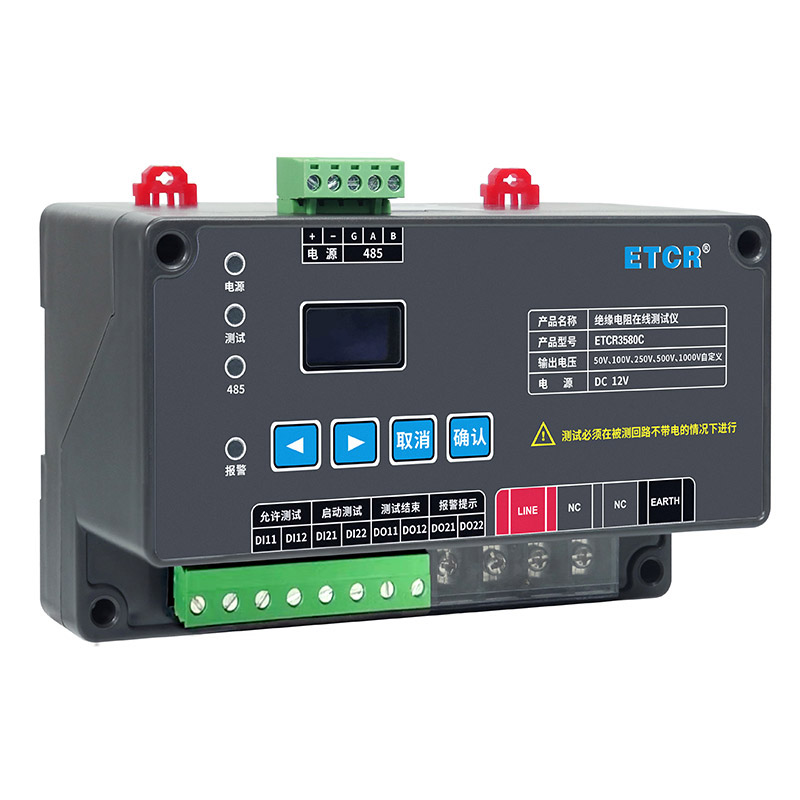

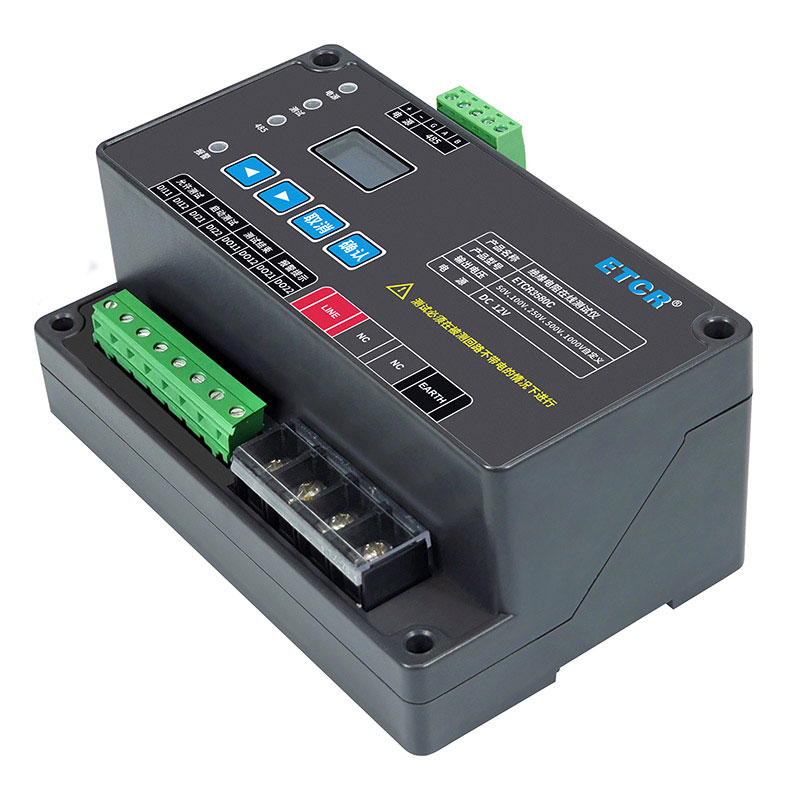

ETCR3580C絕緣電阻在線監測儀用于在線監測電纜、電機、開關、電器等各種電器設備及絕緣材料的絕緣電阻值。儀器可監測1個回路的絕緣電阻值，儀器帶有RS485接口提供MODBS通信協議，可上傳輸出電壓，絕緣電阻值等數據，供用戶二次開發應用，帶有干結點信號，可控制設備測試和報警信號輸出。自帶聲光報警功能。實現對絕緣電阻的實時在線監測。
ETCR3580C絕緣電阻在線監測儀系列采用更清晰OLED液晶屏，測試參數可在儀器按鍵或后臺設置，安裝方便，測試可靠，廣泛應用于電信、電力、氣象、機房、油田、工礦企業等重要場所對絕緣電阻的在線監測。
產品特點
1. 測試必須在被測回路不帶電的情況下進行。
2. 輸出電壓有5檔：50V、100V、250V、500V、1000V（自定義）
3. 具有手動測量、RS485遠程測量模式。
4. 帶有干結點信號，可控制設備測試和報警信號輸出。
5. 自帶聲光報警功能。
品展示.jpg)
技術參數
電 源 | DC 12V （外部供電） |
輸出電壓 | 50V、100V、250V、500V、1000V自定義 |
短路電流 | 5mA MAX |
量 程 測量精度 （23℃±3℃，50%RH以下） | 0.1MΩ～20GΩ |
0.1MΩ～1.00GΩ ±5%rdg±5dgt | |
1.0GΩ～10.0GΩ ±10%rdg±10dgt | |
10.0GΩ～20.0GΩ ±15%rdg±10dgt | |
報警功能 | 有，聲光報警，測試值低于報警值觸發。 |
報警值設置范圍 | 1MΩ～999MΩ |
自動測試時間間隔 | 0～999小時 |
通訊方式 | RS485通訊 |
測試時間 | 絕緣電阻：20秒，吸收比：1分鐘，極化指數：10分鐘，也可通過通訊控制測試時間1秒～10分鐘 |
傳輸數據 | 絕緣電阻值、輸出電壓、泄露電流、吸收比、極化指數、干結點輸入狀態、干結點輸出狀態 |
測試回路數量 | 1路 |
液 晶 屏 | 顯示當前測試回路的輸出電壓、泄露電流及絕緣電阻值、吸收比、極化指數、自動測試時間設置、報警值設置、設備地址設置 |
干結點輸入 | 2路：允許測試、啟動測試 |
干結點輸出 | 2路：測試狀態、報警狀態 |
快速放電 | 有 |
液晶屏尺寸 | 21.7mmX10.9mm |
指 示 燈 | 電源指示，測試指示，485通訊指示燈,報警指示燈 |

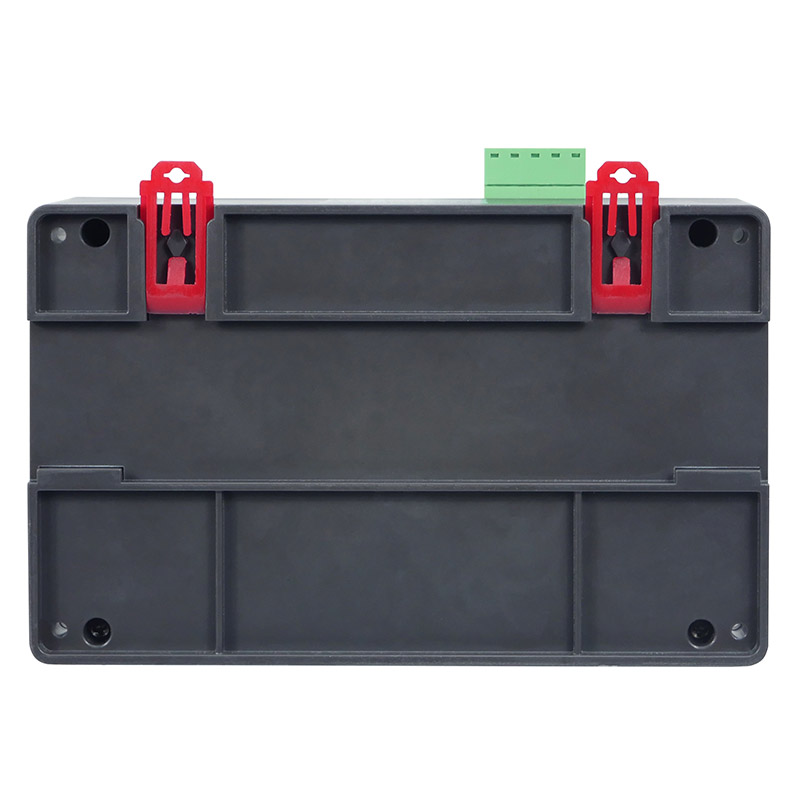

安裝方式 | 導軌安裝，螺釘安裝 |
功 耗 | 待機0.8W，MAX 12W |
重 量 | 儀表：約464g，總重量：約0.6kg（含包裝） |
尺 寸 | 169mm×104mm×73mm |
工作溫濕度 | -20℃～60℃；80%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 輸出電壓 | 絕緣電阻量程 | 短路電流 | 測試回路數量 | 通訊方式 |
| ETCR3580絕緣電阻在線監測儀 | 500V | 0.1MΩ～10GΩ | 2mA MAX | 1路～8路可選 | RS485 |
| ETCR3580B絕緣電阻在線監測儀 | 50V、100V、250V、500V、自定義 | 0.1MΩ～20GΩ | 2mA MAX | 1路～8路可選 | RS485、藍牙通訊 |
| ETCR3580C絕緣電阻在線監測儀 | 50V、100V、250V、500V、1000V、自定義 | 0.1MΩ～20GΩ | 5mA MAX | 1路 | RS485 |
