產品系列 : 接地引下線導通測試儀
用于電力設備接地引下線與接地網（或相鄰設備）之間導通電阻值的測量
電阻量程：200.0uΩ～50.00kΩ
測試電流檔位：10A、5A、1A、100mA、自動AUTO
輸出電壓：24V MAX
報警功能：可設置電阻報警閾值
存儲功能：數據存儲600組
電源：AC 220V、內置鋰電池
5寸觸摸彩屏
內置打印機
藍牙通訊
USB通訊接口
產品簡介

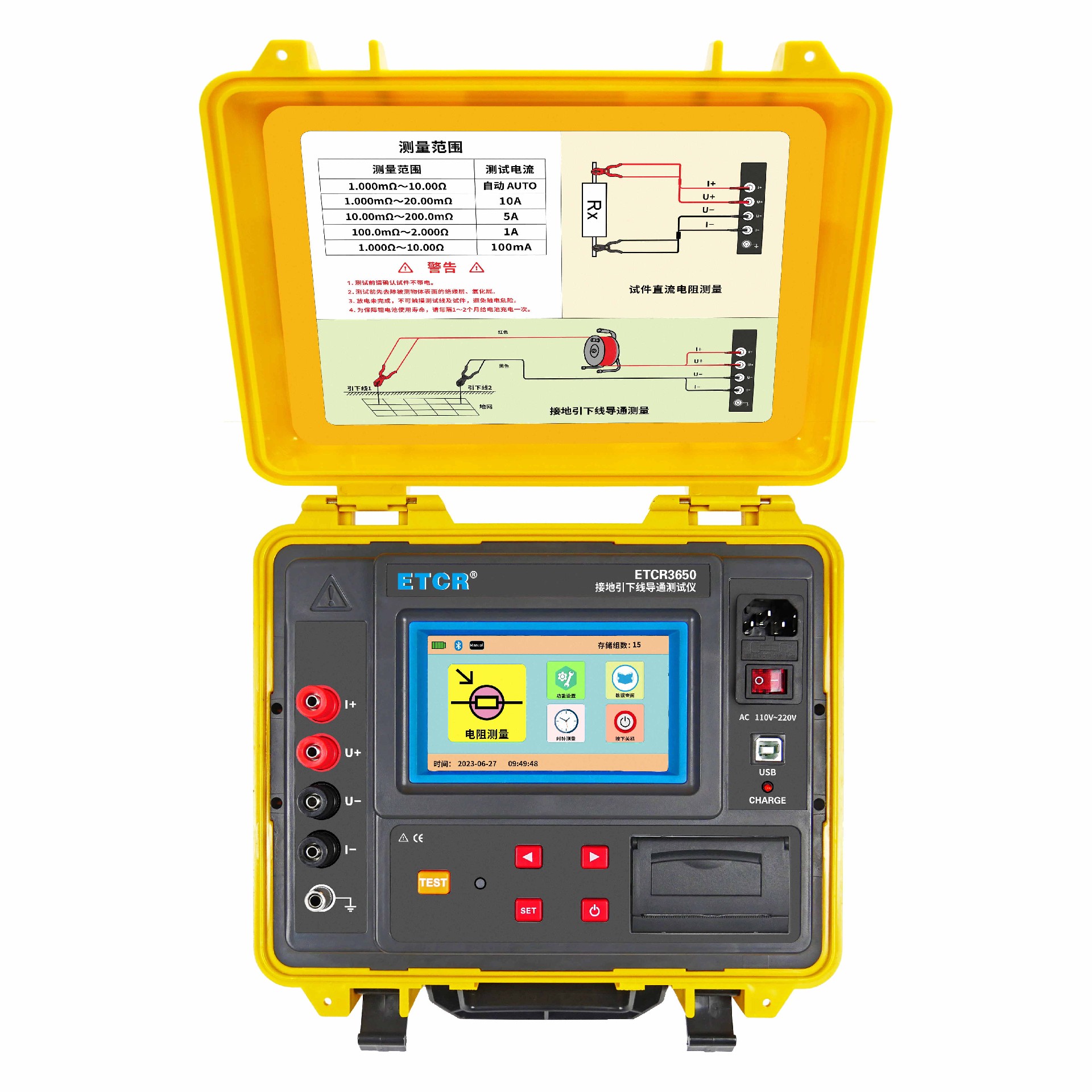

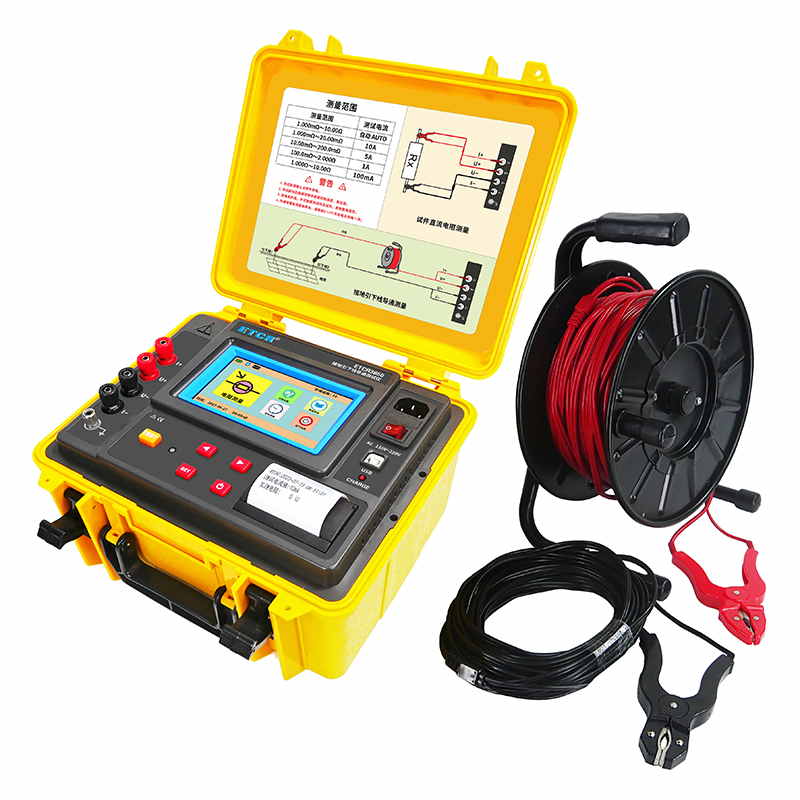

ETCR3650接地引下線導通測試儀適用于電力設備接地引下線與接地網（或相鄰設備）之間導通電阻值的測量，可有效檢測電氣設備與地網之間引線電阻因各種原因引起的電阻值增大的情況，以免造成設備失地運行。電力行業標準 DL/T475-2017《接地裝置特性參數測量導則》規定：電氣導通性應選用專門的儀器進行測量，儀器分辨率為 1mΩ，準確度不低于 1.0 級。

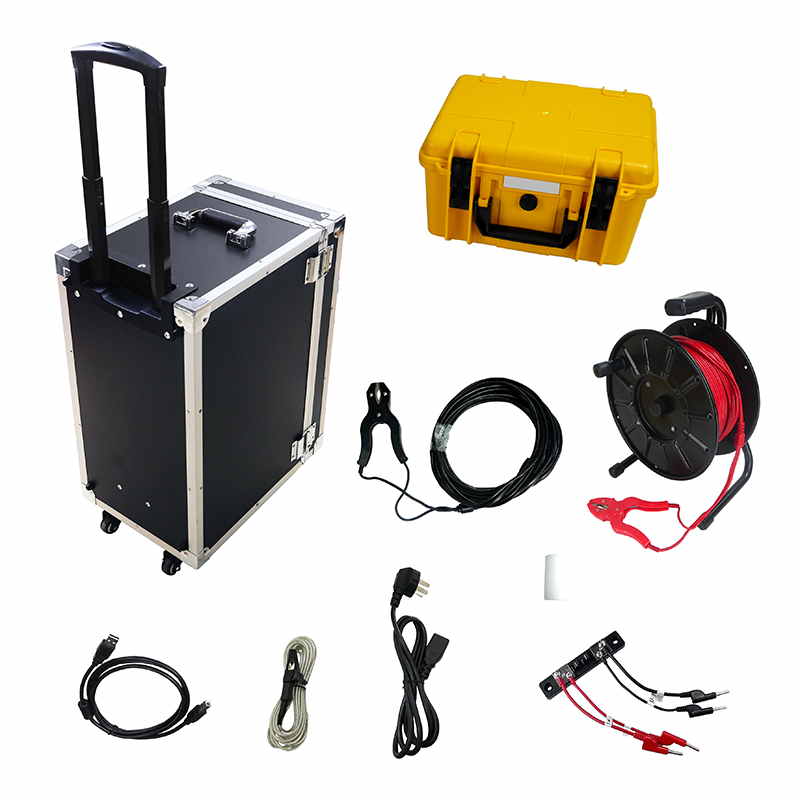

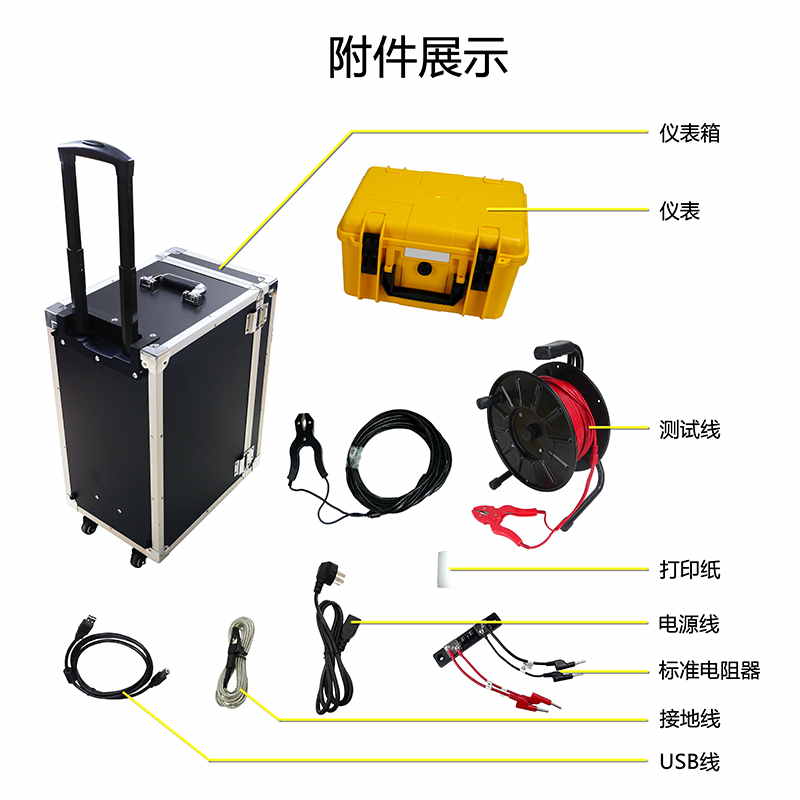

ETCR3650接地引下線導通測試儀專門用于接地裝置的電氣完整性測試，其各項技術指標均達到或優于相關標準要求。儀器由主機、測試線等組成，儀表采用微處理機技術，精密四線法測試，準確可靠。儀表有AC220V及大容量鋰電池兩種供電模式，自動測量及手動測量?jī)煞N測量模式，儀表采用5寸全彩高清觸摸屏，帶背光調節功能，強光下清晰可見。儀表外殼采用防水保護箱，防撞、防摔、防水堅固安全耐用，儀表帶有內置打印機、藍牙通訊，USB接口。儀器操作簡單方便、精度高、測試速度快，復測性好、讀數直觀，是符合規程要求的理想的專用儀器，大大方便了試驗項目的開展，提高了工作效率。
產品特點
1、儀表有兩種供電模式，AC 220V及內置大容量鋰電池，滿足用戶在各種場合使用的要求。
2、兩種測量模式，自動測量模式：可根據負載自動選擇測試電流。手動測量模式：有4檔測試電流3、測試電流檔位：AUTO、10A、5A、1A、100mA。
4、最大輸出電壓24V，最大測試電流10A，測試速度快。
5、采用 5寸真彩液晶觸摸屏，測量操作觸屏/按鍵兩用。
6、內置打印機，可在現場打印測量結果。
7、帶有藍牙通訊，安裝APP后可在手機進行測試操作或查看測試結果。
8、報警功能，可設置電阻報警閾值。
9、USB通訊接口
10、具有放電功能，測試后自動放電，放電指示清晰，避免誤操作。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | AC 220V |
| 內置鋰電池 | DC 22.2V 5200mAh |
| 顯示模式 | 5寸真彩液晶觸摸屏，分辨率480×854 |
| 背光調節 | 滑條拖動調節亮度 |
| 測量范圍 | 1.000mΩ～10.00Ω 自動AUTO |
| 測量精度 | 1.000mΩ～20.00mΩ 10A |
| 10.00mΩ～200.0mΩ 5A | |
| 100.0mΩ～2.000Ω 1A | |
| 1.000Ω～10.00Ω 100mA | |
| 最高分辨率 | 1uΩ |
| 測量精度 | 0.5%FS |
| 測試電流檔位 | 自動AUTO、10A、5A、1A、100mA |
| 輸出電壓 | 24V MAX |
| 最大功率 | 50W |
| 測量半徑 | 50m |
| 測試方式 | 精密四線法，2路A/D同時檢測 |
| 測試模式 | 自動、手動 |
| 測量時間 | 采樣AD速率 1秒/次 |
| 告警設置 | 告警臨界值設置范圍：1mΩ～10Ω，0Ω時不啟動告警功能 |
| 告警提示 | 測試值超過告警設定值時，蜂鳴器響聲告警提示 |
| 溢出顯示 | 超量程溢出功能：數字999999超限顯示 |
| 充電指示 | 充電時充電器上的指示燈亮紅色，充滿后亮綠色 |
| 低電壓指示 | 當電池電壓低于DC 22.2V時，電池電量符號顯示紅色，提醒儀表需及時充電 |
| 數據存儲 | 600組(掉電或更換電池不會丟失數據) |
| 數據保持 | 每次測試完后自動保持顯示所測結果 |
| 時鐘功能 | 24小時制，顯示時、分、秒 |
| USB通信接口 | 通過上位機軟件可以上傳存儲數據 |
| 放電功能 | 測試后自動放電，放電指示清晰，避免誤操作 |
| 自動關機 | 設置自動關機后，無操作15分鐘后自動關機 |
| 主機尺寸 | 280mm×260mm×160mm |
| 質量 | 儀表：約3250g(含電池);總質量:約6.4kg(含附件) |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
