產品系列 : 等電位聯結電阻測試儀
用于測量金屬構件之間、地網地極間連接導體的等電位聯接電阻
電阻量程：0.001mΩ～400kΩ
電阻測量檔位：4mΩ，40mΩ，400mΩ，4Ω，40Ω，400Ω，4kΩ，400kΩ
測試電流：1.2A MAX
報警功能：可設置電阻報警閾值
存儲功能：存儲數據600組
自動關機功能
USB通信數據上傳功能
藍牙通信功能
鋰電池
產品簡介
產品簡介

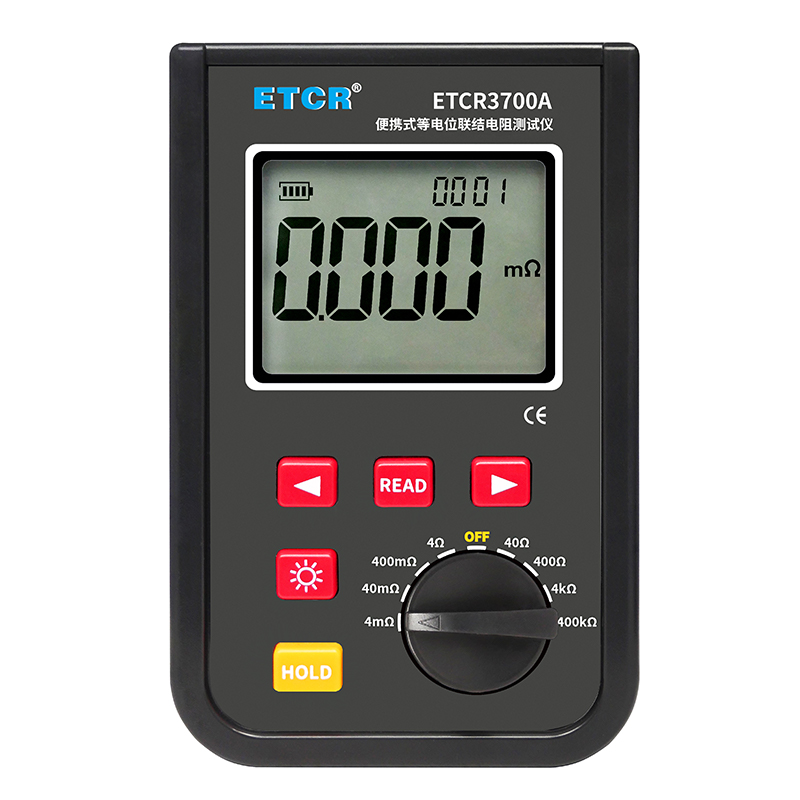

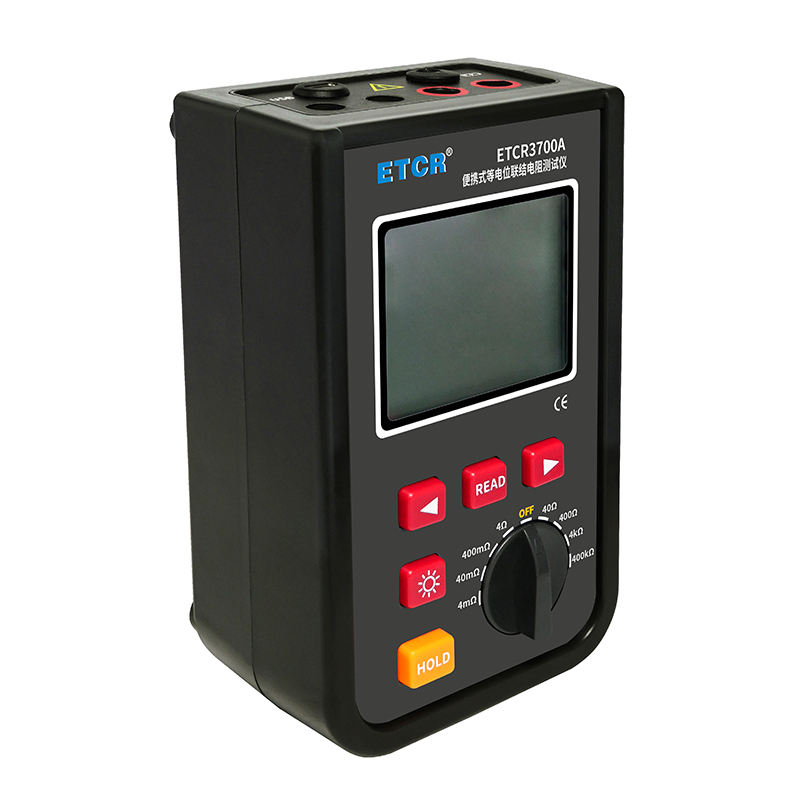

ETCR3700A等電位聯接電阻測試儀又稱直流低電阻計、直流電阻測試儀，歐姆計，儀表采用微處理機技術，四線法測試，安全精密可靠。主要用于測量電纜的導線電阻，開關、接插件、繼電器的接觸電阻，線圈、電動機、小型變壓器繞組的直流低電阻，金屬鉚接件金屬構件之間，地網地極連接導體間的聯接電阻。儀表廣泛應用于個工礦企業、建筑監測監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。

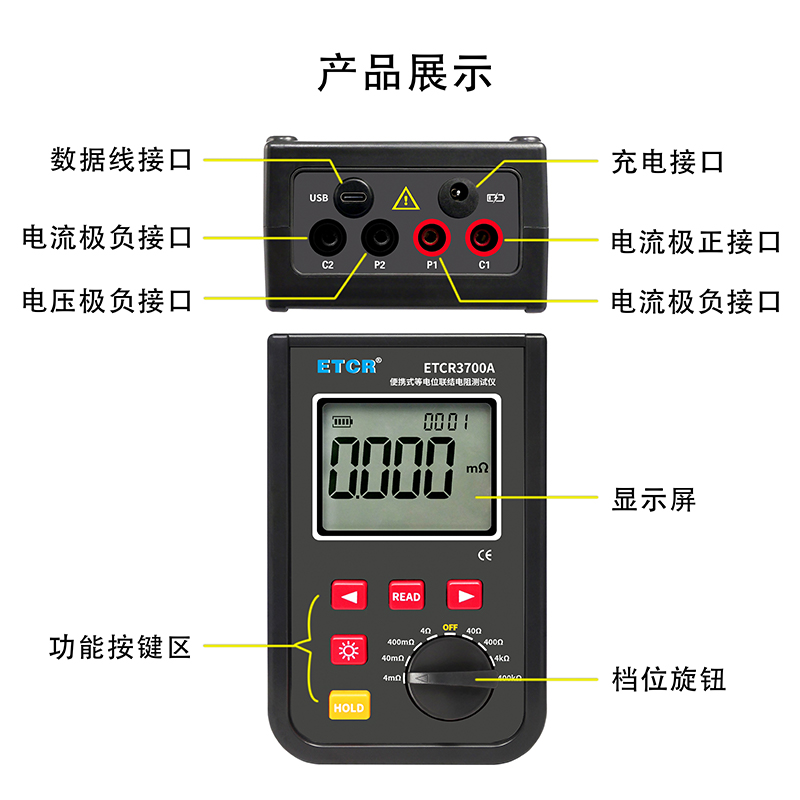

ETCR3700A等電位聯接電阻測試儀由主機、測試線組成。寬量程：0.001mΩ～400kΩ，高分辨率1uΩ，最大測試電流：1.2A，主機大屏LCD顯示，采用可充電大容量鋰電池，儀表具有自動關機功能，數據存儲功能，存儲測試數據9999組，具有藍牙通訊，安裝APP后可在手機查看測試記錄，具有USB接口，安裝上位機軟件后，可將測試數據下載電腦進行保存、管理、查詢、分析、打印等，儀表操作簡易，攜帶方便。
產品特點
1.采用微處理機技術，四線法測試，安全精密可靠。
2.寬量程：0.001mΩ～400KΩ，高分辨率1uΩ，最大測試電流：1.2A。
3.采用可充電大容量鋰電池，具有自動關機功能，數據存儲功能。
4.具有USB接口，數據下載功能。
5.藍牙通信功能。
技術參數
電 源 | DC 7.4V，2600mAh 可充鋰電池 | |||
量 程 | 0.001mΩ～400kΩ | |||
測量精度 | 檔位 | 精度 | 分辨率 | 測試電流 |
4mΩ | ±0.05%FS±10dgt | 0.001mΩ | ≤1.2A | |
40mΩ | 0.01mΩ | ≤1.2A | ||
400mΩ | 0.1mΩ | ≤1.2A | ||
4Ω | 0.001Ω | ≤500mA | ||
40Ω | 0.01Ω | ≤200mA | ||
400Ω | 0.1Ω | ≤100mA | ||
4kΩ | 1Ω | ≤10mA | ||
400kΩ | 100Ω | ≤1mA | ||
檢測方式 | 精密四線法，2路A/D同時檢測 | |||
數據存儲 | 有，掉電或更換電池不會丟失數據（9999組） | |||
自動關機 | 有，無操作5分鐘后自動關機 | |||
背光功能 | 有，適合昏暗場所 | |||
溢出顯示 | 超量程溢出功能：“OL”符號顯示 | |||
數據保持 | 每次測試完后自動保持顯示所測結果 | |||

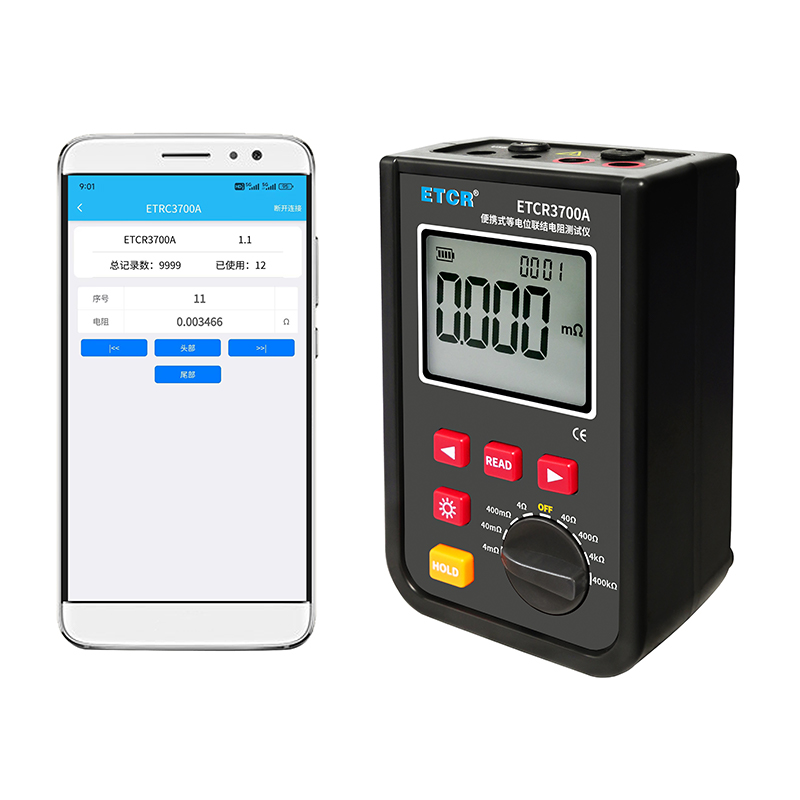

藍牙通訊 | 有，安裝APP后可在手機查看測試記錄 | |||
顯示模式 | 顯示域：58.5mm×46mm | |||
主機尺寸 | 159mm×100mm×66mm | |||
質 量 | 約1kg（含附件） | |||
低電壓指示 | 當顯示低電符號時，提醒及時充電。 | |||
USB接口 | 有，安裝上位機軟件后，可將測試數據下載電腦 | |||
工作溫濕度 | -10℃～40℃；80%RH以下 | |||

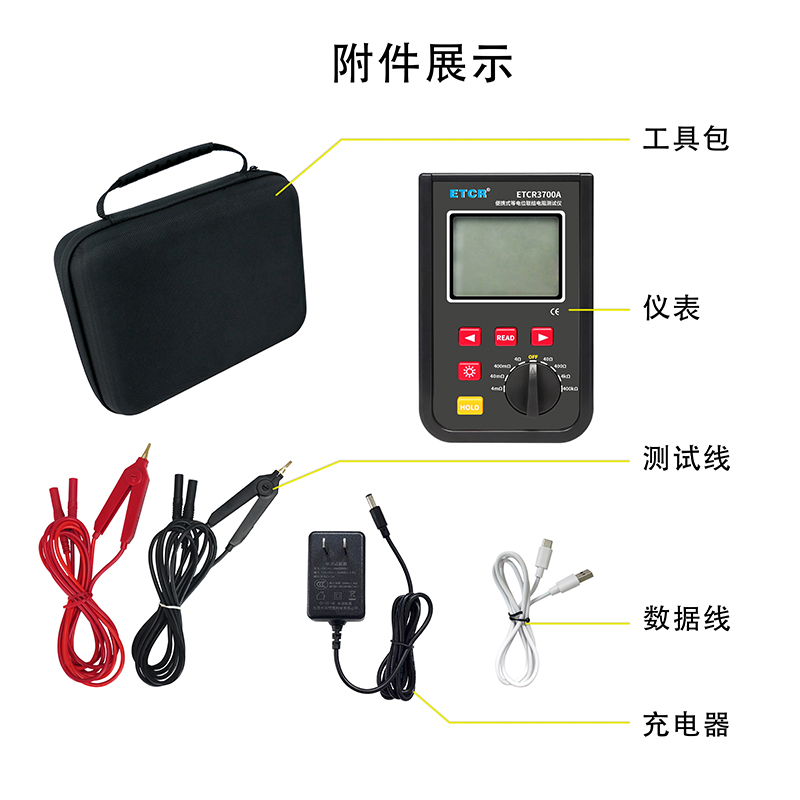

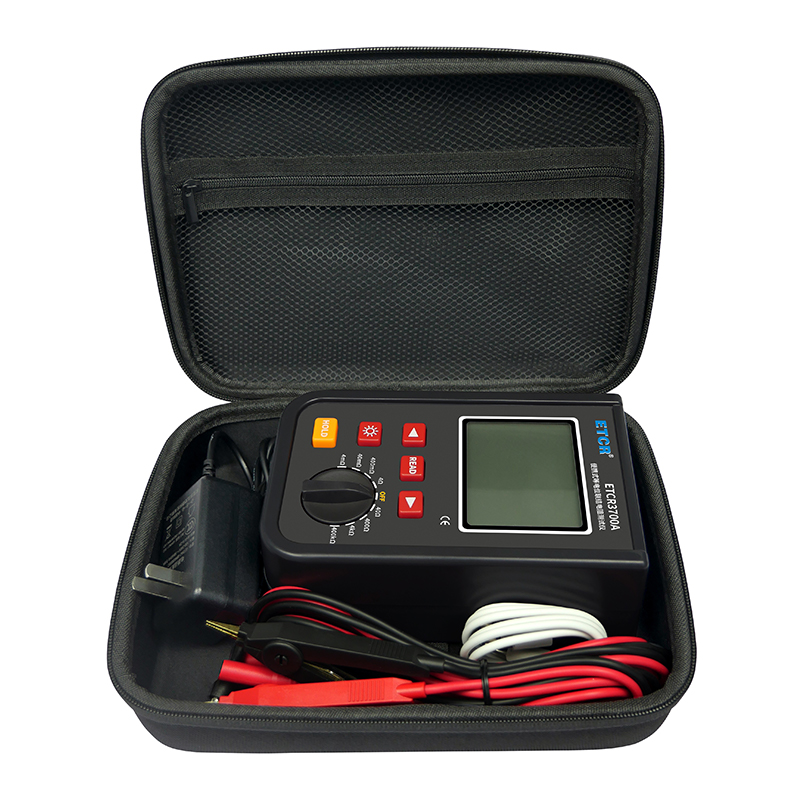

隨機附件 | 測試儀：1件；測試線：4條；USB通訊線：1條；專用充電器：1件；工具包：1件；表筆：2支 | |||
型號對比
| 產品圖片 | 產品型號名稱 | 電阻量程 | 電阻測量檔位 | 測試電流 | 報警功能 | 存儲功能 | 通訊方式 |
| ETCR3700等電位聯結電阻測試儀 | 1mΩ～30.0kΩ | 0.3Ω、3Ω、30Ω、300Ω、3kΩ、30kΩ | 2A MAX | 可設置電阻報警閾值 | 400組 | —— |
| ETCR3700A便攜式等電位聯結電阻測試儀 | 0.001mΩ～40.0kΩ | 4mΩ、40mΩ、400mΩ、4Ω、40Ω、400Ω、4kΩ、400kΩ | 1.2A MAX | —— | 9999組 | 藍牙、USB |

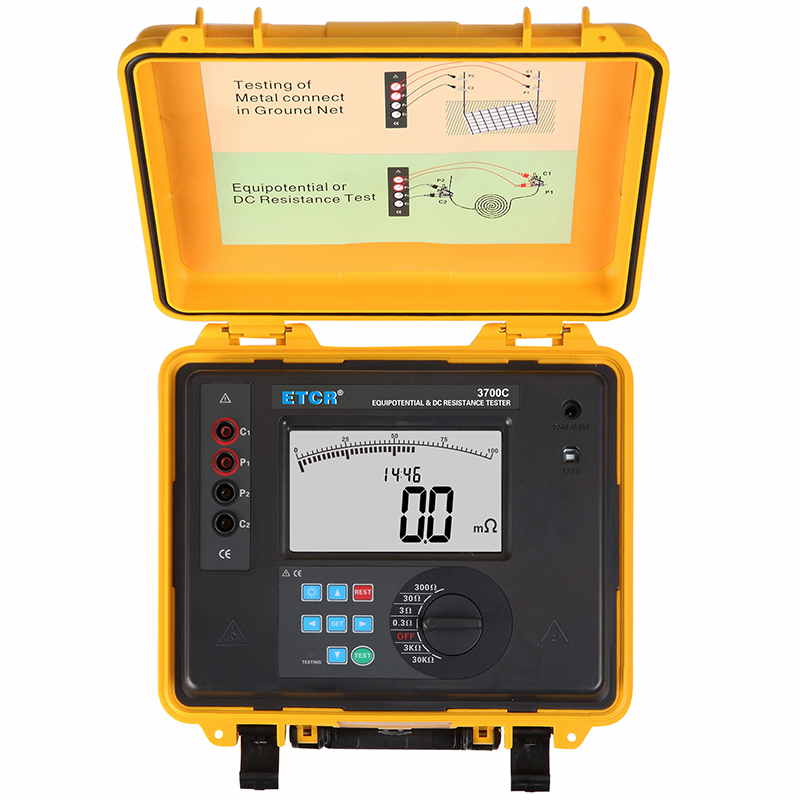

| ETCR3700C等電位聯結電阻測試儀 | 1mΩ～30.0kΩ | 0.3Ω、3Ω、30Ω、300Ω、3kΩ、30kΩ | 4A MAX | 可設置電阻報警閾值 | 400組 | —— |

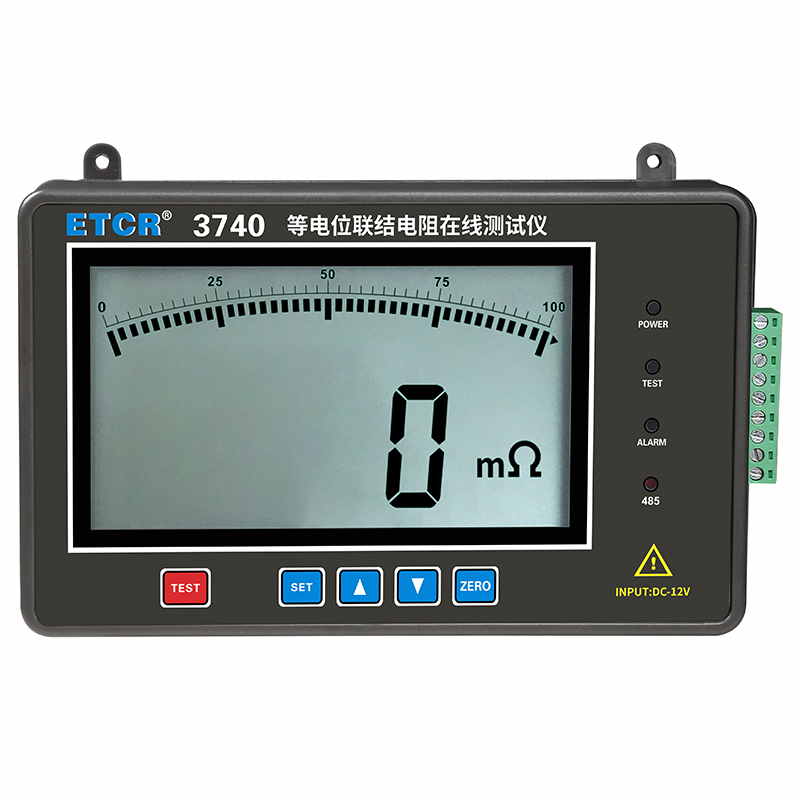

| ETCR3740等電位聯結電阻在線測試儀 | 1mΩ～1000Ω | 1000mΩ、10Ω、100Ω、1000Ω | 1A MAX | 可設置電阻報警閾值 | —— | RS485、4 |
