產品系列 : 交直流電流表
交流/直流電流測量
電流量程：AC 0.0A～1000A、DC 0.0A～2000A
鉗口尺寸：108mm×148mm
峰值保持功能
存儲功能：存儲數據：99組

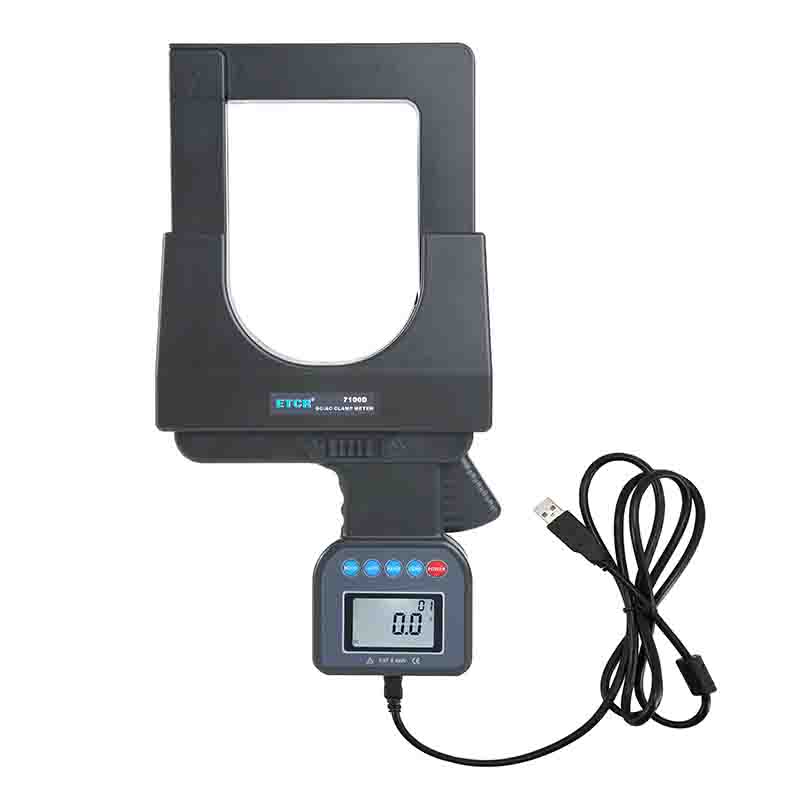

USB通訊接口
產品簡介
ETCR7100D超大口徑直流/交流鉗形電流表又名鉗形電流表，用于直流、交流電流測量，鉗表采用霍爾感應及數字集成技術，鉗頭無任何裸露金屬導體，非接觸測量，確保操作安全，超大口徑，適合鉗測粗大導線。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域，是電工安全檢測的必備工具。
ETCR7100D超大口徑直流/交流鉗形電流表具有峰值保持、數據保持、數據存儲等功能，配備USB接口和上位機軟件，可以通過電腦在線實時監控與歷史查詢，動態顯示，有最大、最小、平均值指示，具有歷史數據讀取、保存、打印等功能。
產品特點
1、超大口徑108mm×148mm，適合鉗測粗大導線或母排。
2、存儲功能：存儲數據：99組
3、USB通訊功能，存儲數據可以上傳電腦，便于讀取、保存、打印等。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | DC6V 堿性干電池 LR6 1.5VX4 |
| 顯示模式 | 4位LCD顯示 |
| LCD尺寸 | 長寬47mm×28.5mm |
| 量程 | DC: 0.0A～2000A AC: 0.0A～1000A |
| 分辯力 | 0.1A DC/AC |
| 精度 | 0.0A～999A: ±2%rdg±5dgt |
| 1000A～1499A: ±3%rdg±5dgt | |
| 1500A～2000A: ±4%rdg±5dgt | |
| 鉗口尺寸 | 108mm×148mm(可鉗φ108mm導線,或160mm×4mm扁鋼) |
| 基準條件 | 23℃±3℃，75%rh以下，導線處于鉗口近似中心位置 |
| 采樣速率 | 約2次/秒 |
| 測試方式 | 鉗形CT，非接觸測量 |
| 導線位置 | 被檢測導線處于鉗口中心位置，偏離中心位置誤差最大增加2%rdg |
| 極性指示 | 直流電流檢測時自動識別，顯示“-”號 |
| 換檔 | 全自動切換 |
| 線路電壓 | 600V以下線路測試 |
| 軟件 | 有，儀表存儲的數據可以通過軟件上傳電腦 |
| USB通訊接口 | 具有USB接口，存儲數據可以上傳電腦，軟件監控 |
| 數據存儲 | 99組，顯示“FULL”符號表示存儲已滿 |
| 峰值保持 | 峰值捕獲保持功能，測試中長按HOLD不放手顯示峰值 |
| 數據保持 | 數據保持功能：“HOLD”符號顯示 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 自動關機 | 開機約5分鐘后，儀表自動關機，以降低電池消耗 |
| 電池電壓 | 當電池電壓降到約4.6V時，電池電壓低符號顯示，提醒更換電池。 |
| 儀表尺寸 | 長350mm×寬180mm×厚55mm |
| 儀表質量 | 儀表約1.5kg(含電池)；包裝約2.6kg(含附件) |
| 絕緣強度 | AC3700kV/rms (后蓋螺絲與外殼之間) |
| 適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
| 工作電流 | 20mA |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 電流量程 | 鉗口尺寸 | 諧波分析 | 存儲功能 |
| ETCR6000直流交流鉗形漏電流表 | 0mA～60.0A | Φ7mm | —— | 99組 |
| ETCR6000B直流/交流鉗形漏電流表 | 0mA～60.0A | 16mm×18mm | —— | 99組 |
| ETCR6100直流交流鉗形電流表 | 0.0A～1000A | 30mm×35mm | —— | 99組 |
| ETCR6670D大口徑直流/交流鉗形電流表 | DC 0.0A～2000A AC 0.0A～1500A | Φ70mm | —— | 2000組 |
| ETCR6680D大口徑直流/交流鉗形電流表 | DC 0.0A～2000A AC 0.0A～1000A | 80mm×80mm | —— | 2000組 |
| ETCR7100D超大口徑直流/交流鉗形電流表 | DC 0.0A～2000A AC 0.0A～1000A | 108mm×148mm | —— | 99組 |
